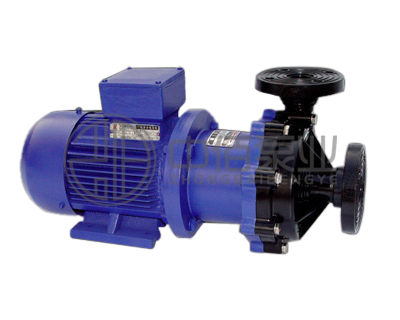

CQF型工程塑料磁力泵

CQF型工程塑料磁力泵--产品概述

CQ型工程塑料磁力泵(简称磁力泵)，是应用现代磁学原理，将永磁联轴器的工作原理用于离心泵的新型产品，磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵的机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、钢玉陶瓷、不锈钢作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。

CQF型工程塑料磁力泵--型号意义

CQF型工程塑料磁力泵--工作条件

磁力泵输送介质的密度不大于1300kg/m3，粘度不大于30×10-6m3/S的不含铁磁性和纤维的液体。常规磁力泵的额定温度对于泵体为金属材质或F46衬里，最高工作温度为80℃，额定压力为1.6MPa；高温磁力泵的使用温度≤350℃；对于泵体为非金属材质，最高温度不超过60℃，额定压力为 0.6MPa。对于输送介质密度大于1600kg/m3的液体，磁性联轴器需另行设计。磁力泵的轴承采用被输送的介质进行润滑冷却，鼓磁力泵严禁空载运行。

CQF型工程塑料磁力泵--结构图

型 号	口径		流量 (m3/h)	扬程 (m)	电机功率 (kW)	电 压 (V)	材 质
	进口(mm)	出口(mm)
10CQF-3	10	8	0.9	3	0.01	220	工 程 塑 料
14CQF-5	14	10	1.2	5	0.12	220/380
16CQF-8	15	15	1.5	8	0.12	220/380
20CQF-12	25	18	3	12	0.37	220/380
25CQF-15	25	20	6.6	15	1.1	380
32CQF-15	32	25	6.6	15	1.1	380
32CQF-25	32	25	6.6	25	1.1	380
40CQF-20	40	32	10.8	20	2.2	380
50CQF-25	50	40	14.4	25	3	380
50CQF-32	50	40	13.2	32	4	380
65CQF-25	65	50	25	25	5.5	380
65CQF-32	65	50	25	32	5.5	380
注:表中20CQF-12---65CQF-32都可配防爆电机

CQF型工程塑料磁力泵可广泛用于化工，制药，石油，电镀，食品，电影照相洗印，科研机构，国防工业等单位 抽送酸，碱液，油类稀有贵重液，毒液，挥发性液体，以及循环水设备配套，过率机配套。特别是易漏，易燃，易爆液体的抽送。防爆电动机选用此泵则更为理想。
