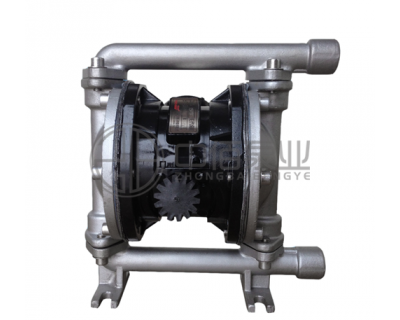

QBY型不锈钢气动隔膜泵

质量稳定：全程质量监控，细致入微，全方位检测，保证产品质量！
交货快捷：先进生产流水线，备货充足，常规产品全部仓库现货供应！
专业定制：高级工程师专业选型报价，各种材质非标产品皆可洽谈定做！

产品概述
性能参数
适用范围
安装尺寸
文档下载

QBY型不锈钢气动隔膜泵--产品概述

高科技越来越发达，新型产品就会越来越多，比如说不锈钢隔膜泵就是其中一种。如果和大家说到充气泵，我想无人不知无人不晓得，这是生活中非常普遍并且常见的设备。隔膜泵的的种类也很多，在这里中佰泵业建议可以选择不锈钢隔膜泵，因为这样的充气速度会更加快，相对于塑料的，从质量方面来说，金属的更加结实耐用，使用寿命更加长久。当然了最重要的还是要根据自己的实际需求来选择。

QBY型不锈钢气动隔膜泵--型号意义

QBY型不锈钢气动隔膜泵--结构图

1	进　气　口	4	圆　球	7	连　杆	10	泵进口
2	配气阀体	5	球　座	8	连杆铜套	11	排气口
3	配　气　阀	6	隔　膜	9	中间支架

QBY型不锈钢气动隔膜泵--注意事项

1、QBY重庆气动隔膜泵振动极其轻微，一般情况可不装底脚螺栓。

2、如压缩空气有脏物进入，将会影响泵的正常启动，建议用户加装气动三联件。

3、在抽吸易冻结的介质时，应在泵的进口处装阀门，当停止用泵时，先将该阀关闭，然后再开泵数分钟，将泵体介质排净为止以免造成下次开泵困难。

4、更换隔膜时，须将泵内腕连杆，铅套清洗干净，并不要损坏白色四氟密封圈，按原样装好，即可使用。

型号	流量 (m 3 /h)	扬程 (m)	出口压力 (kgf/cm 2)	吸程 (m)	最大允许能过颗粒直径 (mm)	最大供气压力 (kbf/cm 2)	最大供气消耗量 (m 3 /min)	材料
型号	流量 (m 3 /h)	扬程 (m)	出口压力 (kgf/cm 2)	吸程 (m)	最大允许能过颗粒直径 (mm)	最大供气压力 (kbf/cm 2)	最大供气消耗量 (m 3 /min)	铝合金	不锈钢	铸造铁	增强聚丙烯
QBY-10	0～0.8	0～50	5	5	1	7	0.3	★	★	★	★
QBY-15	0～1	0～50	5	5	1	7	0.3	★	★	★	★
QBY-25	0～2.4	0～50	5	7	2.5	7	0.6	★	★	★	★
QBY-40	0～8	0～50	5	7	4.5	7	0.6	★	★	★	★
QBY-50	0～12	0～50	5	7	8	7	0.9	★	★	★	★
QBY-65	0～16	0～50	5	7	8	7	0.9	★	★	★	★
QBY-80	0～24	0～50	5	7	10	7	1.5	★	★	★	★
QBY-100	0～30	0～50	5	7	10	7	1.5	★	★	★	★

1、泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。

2、泵吸油漆、树胶、颜料。

3、粘合剂和胶水、全部种类可用泵吸取。

4、各种瓦、瓷、砖器及陶器釉浆。

5、油井钻好后，用泵吸沉积物及灌浆。

6、泵吸各种乳剂和填料。

7、泵吸各种污水。

8、用泵为油轮，驳船清仓吸取仓内污水。

9、啤酒花及发酵粉稀浆、糖浆、糖密。

10、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。

11、各种橡胶浆。

12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。

13、各种剧毒、易燃、易挥发液体。

14、各种强酸、强碱、强腐蚀液体。

15、各种高温液体最高可耐150℃。

16、作为各种固液体分离设备的前级送压装置。

型号 Model	A	B	C	D	E	H1	H2	H3	H	螺纹式 Screw	法兰式 Flange
型号 Model	A	B	C	D	E	H1	H2	H3	H	NPT/RC	D1	D2	D3	D	n	d
QBY-10	135	48	218	144	12	34	176	10	226	1/2	-	-	-	-	-	-
QBY-15	135	48	218	144	12	34	176	10	226	1/2	-	-	-	-	-	-
QBY-25	236	145	381	248	12	46	344	18	412	1	-	-	-	-	-	-
QBY-40	236	145	381	248	12	50	348	18	428	11/2	-	-	-	-	-	-
QBY-50	320	220	518	347	14	50	521	27	609	2	84	50	125	165	4	18
QBY-65	320	220	518	347	14	50	521	27	609	21/2	104	65	145	185	4	18
QBY-80	360	240	634	455	18	96	696	50	842	3	118	80	160	200	8	18
QBY-100	360	240	634	455	18	130	721	60	960	-	140	100	180	200	8	18

型号	A	B	C	D	E	H1	H	丝扣	备注
QBY-10	160	0	200	160	10	40	260	3/8”	铸铁、不锈钢、铝合金
QBY-15	160	0	200	160	10	40	260	1/2”
QBY-20	180	155	300	200	10	40	400	3/4”
QBY-25	210	160	320	230	12	50	470	1”
QBY-40	210	160	320	230	12	50	470	1¹/₂”
